Полученная углубленная площадка выравнивается и производится разбивка под фундамент. Эта часть работ требует особой точности и техничности. Для ее выполнения потребуются: рулетка, прямоугольный треугольник (с длиной гипотенузы не менее 100 см), колышки и веревки. Последовательность производства разбивки следующая: сначала на плоскость с чертежа переносим главные оси здания I—I и II—II и, отталкиваясь от них, оси стен по периметру а-а, б-б, в-в и г-г и оси внутренних стен 1-1, 2-2, 3-3 и 4-4; от осей стен выносим бровки будущего фундамента.
Если вы планируете устроить погреб или подвал, то при разбивке следует отметить и его контуры.
Для непрерывного ленточного фундамента разбивка готова. Если же вам предстоит закладывать столбчатый фундамент, то на разбивке дополнительно отметьте контуры колодцев под столбы: по углам здания, в местах сопряжения стен и по длине стен на расстоянии 1,5-2 м друг от друга.
Теперь следует обследовать открывшийся слой грунта, ибо от того, каков он, будет зависеть глубина закладки фундамента.
Здесь следует оговориться, что указанная глубина закладки фундамента актуальна только в том случае, если уровень залегания грунтовых вод на 2 м превышает глубину промерзания почвы. Если расстояние от поверхности до уровня залегания грунтовых вод не превышает глубину промерзания почвы, то закладка фундамента производится на глубину, несколько превышающую уровень промерзания почвы.

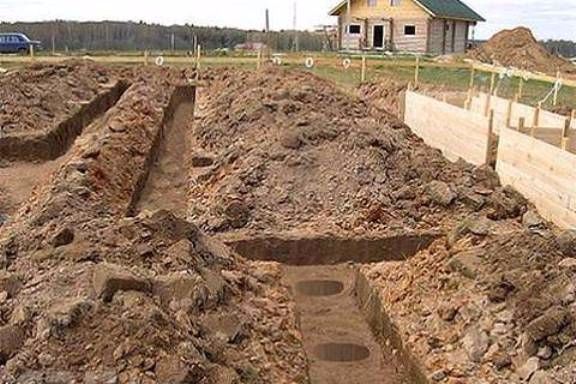

Если же уровень залегания грунтовых вод находится ниже глубины промерзания почвы, но разница между ними не достигает 2 м, то фундамент закладывается на глубину промерзания почвы, но часть фундамента, находящуюся ниже полуметровой отметки, можно заменить устройством песчаной или гравиевой подушки. Определившись с глубиной закладки фундамента, приступайте к прокладке траншей (под непрерывный ленточный фундамент) или колодцев (под столбчатый фундамент).
Оптимальная ширина траншей под ленточный фундамент (толщина подземной части стен фундамента) — 50 см.
Небольшая сноска: нет необходимости выдерживать такую толщину фундамента по всей высоте, верхнюю часть можно заузить до толщины будущих стен. Оптимальный размер колодцев под столбчатый фундамент — 51×51 см в сечении.
Одновременно с выборкой грунта из траншей или колодцев ройте котлован, под подвал или погреб. Для сокращения объемов земляных работ котлован следует разместить вдоль двух сопряженных стен фундамента.
На этом этап земляных работ заканчивается, и можно переходить к этапу закладки подземной части фундамента.
